生物質(zhì)顆粒壓不成形，建議細(xì)查7個(gè)原因

    【環(huán)模 新聞資訊】生物質(zhì)顆粒機(jī)可以將原木、木屑、刨花、玉米、小麥秸稈、稻草、建筑模板、木工邊角料、果殼、果渣、棕鋁以及污泥、木屑等原料，通過預(yù)處理和加工，將其固化擠壓成形為高密度的生物質(zhì)顆粒燃料。

      部分用戶在加工過程中遇到了顆粒松散或者壓不成形的情況，第一時(shí)間就上火的認(rèn)為是機(jī)器出了問題。對(duì)于生物質(zhì)顆粒壓不成形，首先我們需要檢查機(jī)器各個(gè)部件是否正常，如果設(shè)備正常，寶殼建議細(xì)查以下7個(gè)原因：

      淺析生物質(zhì)顆粒壓不成形的7個(gè)原因

      1、原料成分

      不同原料的特性不同，纖維構(gòu)造也不同，這些因素對(duì)顆粒固化成形的難易程度也是不同的。

      松木等質(zhì)地較為松軟的木屑比較容易制粒，如果原料質(zhì)地過硬或原料為面粉狀的細(xì)粉，那么需要摻入刨花，需要注意的是各個(gè)物料的混合比例也會(huì)影響到成形率。

      2、原料水分

      壓制生物質(zhì)顆粒，原料水分是很重要的指標(biāo)。如果原料含水量過高，粉料不會(huì)太多，但是顆粒的硬度比正常值要低，制出的顆粒很容易松散。若原料含水量低，則出現(xiàn)難以擠壓成形，造成粉料過多，這時(shí)應(yīng)該適當(dāng)控制原材料的含水量。比如松木、杉木、桉木，要求水分在15%左右。

      含水量應(yīng)以最終成形為結(jié)果，具體數(shù)值需根據(jù)自己的實(shí)際生產(chǎn)情況得出。控制好原料的水分，才能確保顆粒機(jī)的工作效果。

      3、原料粒度

      原料粒度長(zhǎng)短也是影響制粒成形的重要因素。通常粉碎粒度為3-4mm左右，不能大于5mm。

      粉碎粒度越小越容易成形，但是過小也不行，會(huì)出現(xiàn)含粉率過多的情況。如果粒度過大，將導(dǎo)致制粒設(shè)備無法正常有效運(yùn)作，出現(xiàn)能耗大產(chǎn)量小，出粒不均勻且成品顆粒表面裂紋等問題，極大影響生產(chǎn)效益。

      4、模具壓縮比

      壓縮比=?？字睆?模孔的有效工作長(zhǎng)度，對(duì)于直形孔的環(huán)?；蚱侥碚f，?？椎挠行Чぷ鏖L(zhǎng)度即為模具的總厚度。模具壓縮比過大，原料通過模孔的阻力大，顆粒壓出來太硬，產(chǎn)量也低；壓縮比過小，顆粒壓出來不成形。

      一般情況下，廠家給用戶提供模具的壓縮比，是按照常用物料定制的。但由于各生產(chǎn)廠家采用的原料和制粒工藝不一樣，所以模具壓縮比的選用標(biāo)準(zhǔn)并不是固定的，具體合適的壓縮比還要靠在生產(chǎn)過程中掌握顆粒的質(zhì)量，摸索得出最佳值，提高設(shè)備的工作效率。

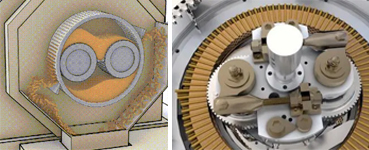

      5、模輥間隙

      模輥的工作間隙可通過壓輥處的偏心機(jī)構(gòu)在停機(jī)時(shí)進(jìn)行調(diào)整，范圍一般為0.2-0.5mm。

      間隙過大，壓力不夠，無法擠壓成形。間隙過小，則會(huì)造成模具及壓輥過度磨損，嚴(yán)重時(shí)會(huì)導(dǎo)致模具破損，或造成顆粒機(jī)震動(dòng)加劇。

      6、模具磨損失效

      生物質(zhì)顆粒機(jī)模具磨損程度過大，導(dǎo)料口被磨平導(dǎo)致擴(kuò)張嚴(yán)重，這樣顆粒所受到的壓力比正常值減少，嚴(yán)重影響了顆粒的成形率，同樣也導(dǎo)致了粉料過多，這個(gè)時(shí)候應(yīng)該更換模具。

      7、動(dòng)力不足

      顆粒機(jī)機(jī)器出現(xiàn)老化，動(dòng)力不足，電機(jī)不能提供正常的轉(zhuǎn)速，導(dǎo)致沒有足夠的壓力壓成顆粒，這個(gè)時(shí)候就應(yīng)該換電機(jī)了。

      顆粒機(jī)制粒過程是一個(gè)相對(duì)嚴(yán)格的控制過程，通過上述幾點(diǎn)原因分析，生物質(zhì)顆粒出現(xiàn)松散或壓不成形，一些因素是設(shè)備廠家控制的，一些因素是生產(chǎn)者可以控制的，多次實(shí)驗(yàn)，定能讓顆粒機(jī)發(fā)揮最大效益。
