淺析影響秸稈顆粒機制粒成型的原因
金浪滾，玉米香，又是一年秋收時。秸稈變?yōu)轭w粒燃料飼料，Ｃ位出道！
中國作為農(nóng)業(yè)大國，農(nóng)作物秸稈的產(chǎn)量逐年提高，以前許多人認(rèn)為秸稈就是一種廢棄物，農(nóng)作物秸稈的處理一度曾經(jīng)成為新農(nóng)村建設(shè)最為棘手的問題，還造成了一系列的社會問題。隨著國家稅收政策的扶持，秸稈回收利用得到了普及開展，逐步實施了秸稈飼料、秸稈燃料、秸稈建材等綠色飼料、綠色燃料、綠色建材。
秸稈顆粒成型分析
秸稈顆粒機是以農(nóng)作物秸稈或木屑為主要原料，經(jīng)過秸稈顆粒機壓制成圓柱形顆粒。根據(jù)原料的質(zhì)別不同，壓制出的顆粒，可以作為生物質(zhì)燃料，亦可作為畜禽飼料。
以下為秸稈燃料成型分析：
1、原料
利用農(nóng)作物的玉米桿、麥草、稻草、花生殼、玉米芯、棉花桿、大豆桿、谷殼、雜草、樹枝、樹葉、鋸末、樹皮等固體廢棄物為原料，經(jīng)過粉碎、加壓、增密、成型，成為小棒狀固體顆粒。
2、制粒工藝流程
原料收集→原料粉碎→原料烘干→顆粒機制粒成型→冷卻后再裝袋貯存。
3、特點
成型后的顆粒燃料，比重大，體積小，耐燃燒，便于儲存和運輸。成型后的體積是原料體積的1/30~40，比重是原料的10~15倍（密度為：0.8-1.4）熱值可達(dá)3400~6000大卡，是高揮發(fā)分的固體燃料。
4、用途
秸桿成型后的顆粒燃料是一種新型的生物能源，它可代替木柴、原煤、燃油、液化氣等，廣泛用于民用取暖和生活用能源，是工業(yè)鍋爐的主要燃料，也可作為火力發(fā)電的燃料。
影響秸稈顆粒機制粒成型的原因
秸稈顆粒機在生產(chǎn)制粒中會出現(xiàn)顆粒松散或不成型等現(xiàn)象，經(jīng)專業(yè)研究，具體影響其制粒成型的原因分析如下：
1、原料水分

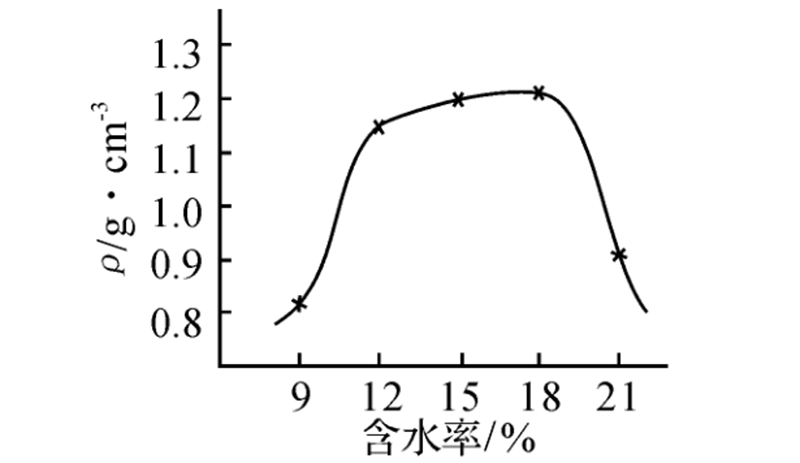

若原料太干，壓縮過程中顆粒表面的碳化和龜裂有可能會引起自燃；而原料水分過高時，加熱過程中產(chǎn)生的水蒸汽就不能順利排出，會增加體積，降低機械強度。下圖研究數(shù)據(jù)表明，隨著原料含水率的增加，成型顆粒燃料的密度隨之增大。當(dāng)達(dá)到一定的適宜含水率范圍時，顆粒燃料的密度達(dá)到最大并保持相對穩(wěn)定；當(dāng)原料的含水率增加到一定程度后，顆料燃料的密度開始下降，最終導(dǎo)致無法成型。
2、原料粉碎粒度

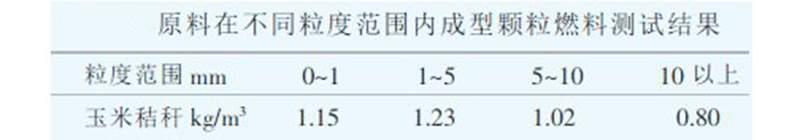

原料的粒度對成型條件有著很大影響，我們從下圖可以看出，隨著秸稈原料粒度增大，其成型顆粒密度逐漸減?。划?dāng)原料粒度大于10mm時成型效果極差，甚至不成型，但原料粒度太小也會影響顆粒密度。以秸稈為原料進(jìn)行顆粒燃料的生產(chǎn)時，其粒度保持在1-5mm較為適宜。
3、壓縮比

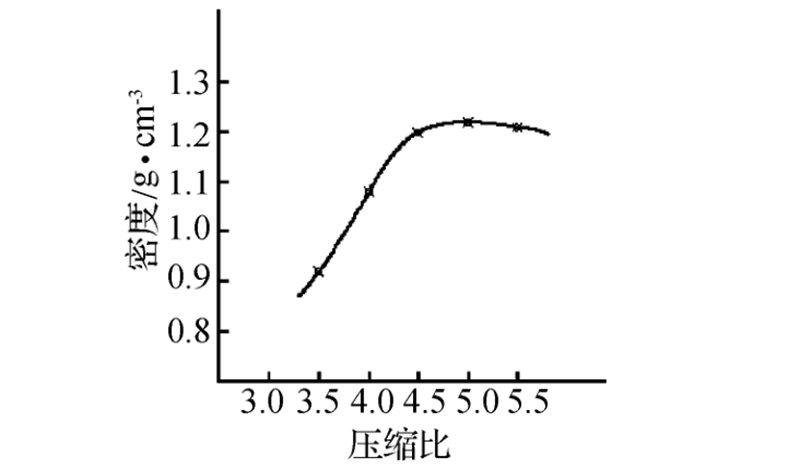

壓縮比是顆粒機模具的一個重要參數(shù)，環(huán)模壓縮比的大小決定了成型壓力的大小。從下圖可以看出，隨著環(huán)模壓縮比的加大，顆粒密度增大，能耗增加，產(chǎn)量提高。當(dāng)達(dá)到一定壓縮比時，成型顆粒的密度增加較小，能耗相應(yīng)增加，而產(chǎn)量卻有所下降。
4、壓輥與環(huán)模間隙
調(diào)節(jié)顆粒機壓輥環(huán)模間隙是個技術(shù)活，檢查壓輥與環(huán)模的配合間隙，一般為0.2-0.5mm，過大的間隙會影響產(chǎn)量和顆粒質(zhì)量，過小的間隙會加快壓輥環(huán)模磨損，同時也影響產(chǎn)量。
