飼料顆粒機(jī)環(huán)模哪個位置最易被磨損？磨損后如何修復(fù)？

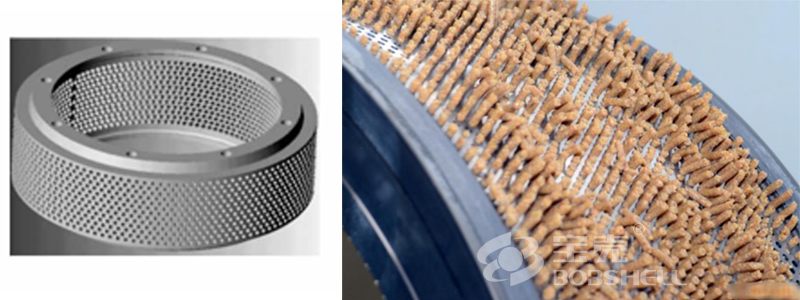

      [壓輥環(huán)模 新聞資訊] 飼料環(huán)模顆粒機(jī)的工作原理是利用環(huán)模和壓輥的強(qiáng)烈擠壓作用， 將物料逐漸擠入環(huán)模的?？字胁⒃谀？字谐尚?，由于物料在模輥之間的連續(xù)擠壓，成形后的料從?？字胁粩喑手鶢钆懦?，然后由切刀切成所需長度的顆粒。

飼料顆粒機(jī)環(huán)模磨損

環(huán)模是顆粒機(jī)的核心部件，是一種多孔環(huán)形易損件，?？酌懿?、壁薄，在正常工作過程中，始終存在著與物料間的摩擦作用，承受著交變載荷，壓力大，隨著生產(chǎn)物料量的增加，環(huán)模逐漸磨損，并最終導(dǎo)致失效。

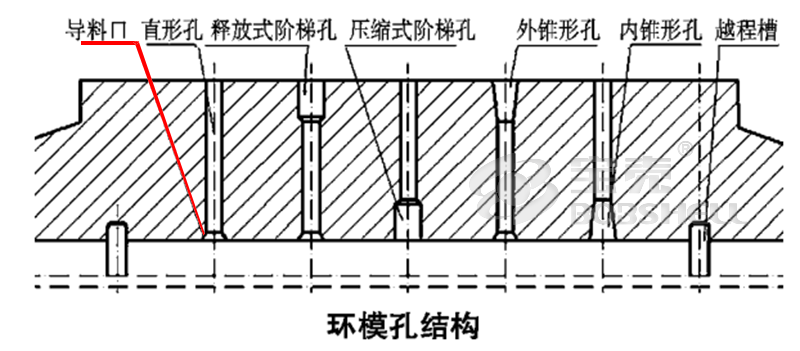

從環(huán)模實際磨損失效現(xiàn)象分析，除環(huán)模本身設(shè)計參數(shù)、質(zhì)量、裝配等原因外，疲勞破壞是主要失效形式。據(jù)有關(guān)研究團(tuán)隊觀測，環(huán)模在使用過程中，喇叭口磨損最快。內(nèi)徑磨損會導(dǎo)致環(huán)模導(dǎo)料口（又稱為喇叭口）變形或被磨掉，導(dǎo)致擠壓時的進(jìn)料量、擠壓力減小，模孔擠不出料，致使?？锥氯?、環(huán)模失效。

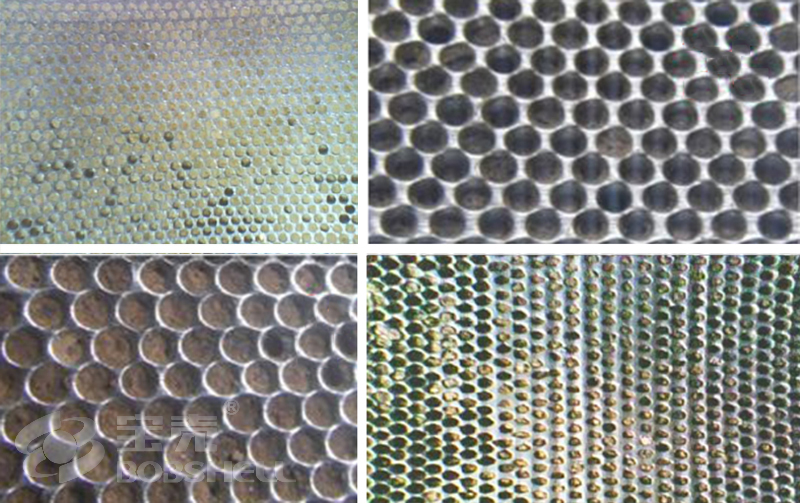

寶殼壓輥環(huán)模提醒大家環(huán)模參數(shù)的開孔率不易過高，否則區(qū)域喇叭口面積減少會降低飼料擠入量，造成制粒困難，降低制粒產(chǎn)能。另外，模輥間隙過小、壓輥打滑、環(huán)模同心度不準(zhǔn)、物料的殼料片狀纖維較多等也會導(dǎo)致環(huán)模喇叭口變小。以下是部分環(huán)模喇叭口磨損情況：

環(huán)模喇叭口磨損的影響

環(huán)模導(dǎo)料口是便于物料流入?？?，若其磨損嚴(yán)重，會導(dǎo)致進(jìn)料口不順暢，將直接影響企業(yè)的生產(chǎn)效率，增加顆粒機(jī)壓輥的打滑機(jī)率，減少顆粒機(jī)環(huán)模、壓輥的使用壽命，甚至影響成型顆粒的品質(zhì)（如出現(xiàn)彎曲、變硬、碳化等）。

環(huán)模喇叭口修復(fù)注意事項

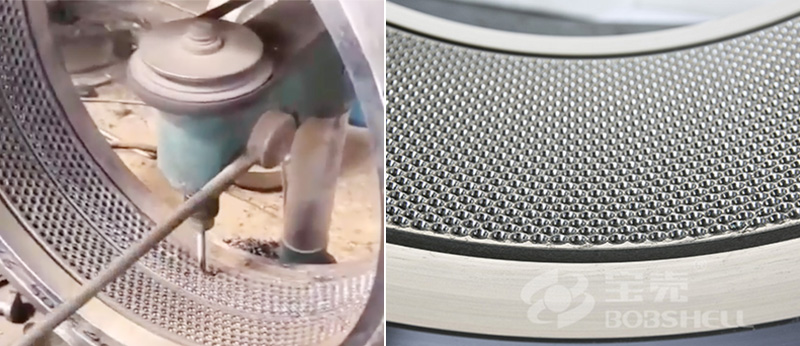

當(dāng)環(huán)模使用一段時間后，應(yīng)定期檢查環(huán)模內(nèi)表面局部是否有凸出不平整的部分，并檢查?？讓?dǎo)料口是否有磨平、封口或內(nèi)翻等現(xiàn)象，一旦發(fā)現(xiàn)可對其進(jìn)行必要的倒角修復(fù)，以延長環(huán)模的使用壽命。

1、倒角前要仔細(xì)檢查模孔中是否有金屬及雜物，需清理干凈。

2、飼料顆粒機(jī)環(huán)模倒角修復(fù)要求角度為45度，?？字g間隙為0.5-1毫米，若修磨后沒有在中線上會影響修模質(zhì)量。

3、倒角鉆頭角度參考：比如模孔孔徑≤2.0，鉆頭角度45°；?？卓讖?.0＜?？卓讖?le;3.5，鉆頭角度50°；3.5＜?？卓讖?le;5.0，鉆頭角度55°；?？卓讖剑?.0，鉆頭角度60°。

4、修磨鉆頭注意每個鉆頭切削刃角度保持一致，不能隨意改變。

5、倒角擴(kuò)孔后檢查有無遺漏未擴(kuò)的?？?，并將環(huán)模內(nèi)表面打磨去除毛刺。

6、修復(fù)時應(yīng)注意環(huán)模內(nèi)表面的厚度，環(huán)模工作內(nèi)表面最低處應(yīng)高于越程槽底部2mm，并且修復(fù)后仍有壓輥偏心軸調(diào)節(jié)余量，否則環(huán)模就應(yīng)該報廢。

張家口市宏興機(jī)械22年專注環(huán)模定制，自主研發(fā)“涂覆”新工藝，采用新型耐磨材料涂覆模具所有喇叭口，能讓模具壽命延長2倍，耐磨效果達(dá)200%！
