用牛糞壓制生物質(zhì)顆粒燃料，顆粒短碎是啥原因？

【環(huán)模 新聞資訊】近年來，由于牛糞大量泛濫，興起了用牛糞通過顆粒機(jī)壓制成生物質(zhì)顆粒燃料，成為了一種可再生能源。

牛作為草食性動(dòng)物，它們?cè)谶M(jìn)食后經(jīng)過消化系統(tǒng)的處理，將草料中的粗硬纖維排出體外，形成牛糞，這些未被消化的硬纖維可以作為生物質(zhì)燃料進(jìn)行燃燒。這些顆粒具有熱質(zhì)高、體積小、便于儲(chǔ)存和運(yùn)輸?shù)奶攸c(diǎn)。更為重要的是，燃燒牛糞顆粒時(shí)不會(huì)產(chǎn)生有害氣體，無污染。

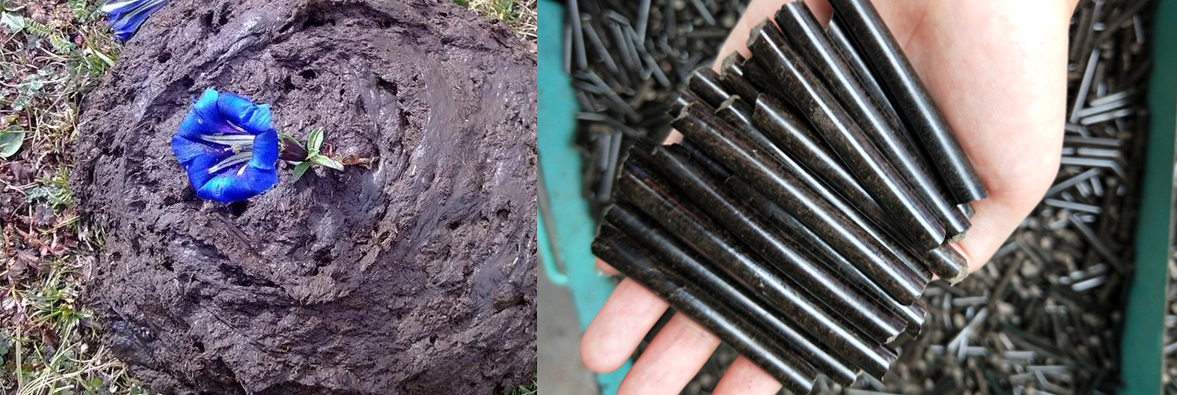

牛糞顆粒工藝

牛糞顆粒的制作主要流程由三個(gè)關(guān)鍵工段：粉碎、烘干和制粒。

粉碎：大塊牛糞先由粉碎設(shè)備進(jìn)行粉碎，將其粉碎成木屑大小。

烘干：粉碎好的牛糞會(huì)進(jìn)行水分測(cè)定，水分若高于15%，則需進(jìn)入烘干機(jī)進(jìn)行烘干。

制粒：烘干后的牛糞經(jīng)由輸送機(jī)送入顆粒機(jī)，經(jīng)過模具和壓輥的高度擠壓，制成直徑為6-8毫米、長度為10-50毫米的顆粒燃料。

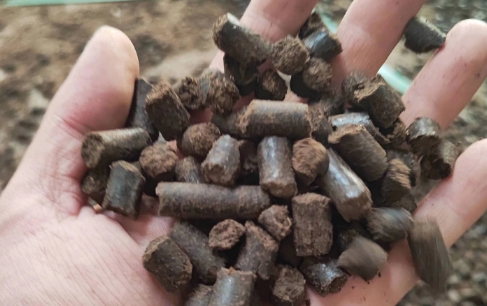

牛糞顆粒成型不好

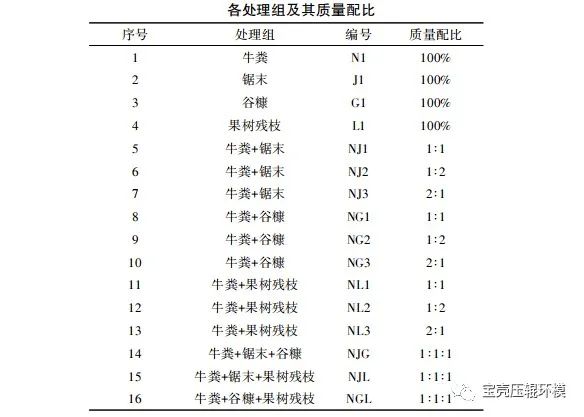

●原料組成粒度：成型率受物料組成影響較大，通常出現(xiàn)顆粒機(jī)制粒不成型、短碎，首先會(huì)考慮原料問題。另外原料粒度粉碎細(xì)，制粒強(qiáng)度高，若加水蒸汽多，稍不留意易于堵機(jī)；原料粒度過粗，增加模具和壓輥的磨損。

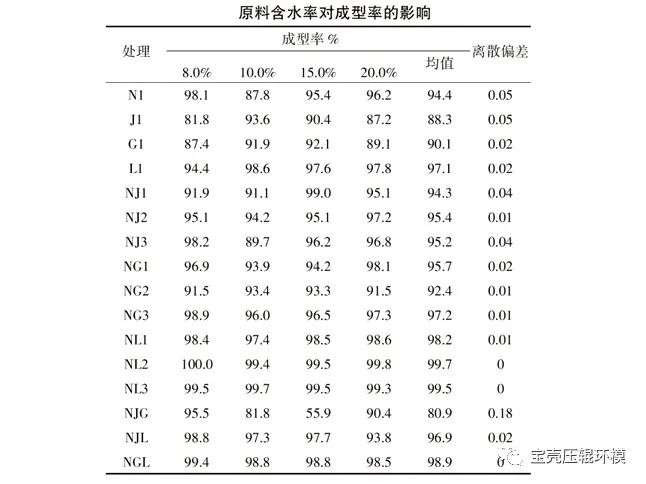

●原料水分：原料含水量的選擇對(duì)其品質(zhì)影響很大，有研究表明：成型顆粒最佳的含水量一般在8%~16%。含水率過高的話，顆粒的硬度比較低，顆粒機(jī)制出的顆粒很容易松散。

●模具壓縮比過?。?/span>物料成型過程是固體顆粒依靠非自由移動(dòng)黏結(jié)劑進(jìn)行連接、填充和嵌合的過程。而模具的壓縮比是決定顆粒密度的關(guān)鍵因素。顆粒松散、粉料多，壓出來不成型，可能與壓縮比過小有關(guān)，應(yīng)重新選用模具壓縮比。

●模具壓輥磨損嚴(yán)重：在正常的生產(chǎn)中發(fā)現(xiàn)粉料突然多了起來，有可能是因?yàn)轭w粒機(jī)模具壓輥已經(jīng)磨損到了最后的使用壽命，應(yīng)及時(shí)更換。
