顆粒機環(huán)模喇叭口塌了能修嗎？環(huán)模磨損后能修復再用嗎？

【環(huán)模 新聞資訊】接到不少網(wǎng)友咨詢：顆粒機環(huán)模喇叭口塌了能修嗎？環(huán)模嚴重磨損能修復再用嗎？

環(huán)模是顆粒機重要零件和易損件，模孔密布、壁薄，隨著生產(chǎn)的發(fā)展，逐漸磨損，失效。根據(jù)環(huán)模磨損，常見可分為三種情況：

1、環(huán)模工作一段時間后，出料各小孔內壁磨損，孔徑增大，所生產(chǎn)的顆粒直徑超過規(guī)定值而失效。

2、環(huán)模內壁磨損不會均勻磨損，內表面凹凸不平嚴重，使物料流動受阻，出料量下降而停止使用。

3、環(huán)模內壁磨損后，會使內徑增大，壁厚變薄。同時，出料小孔內壁也隨著磨損，使各出料小孔間的壁厚不斷減薄，因而結構強度下降，在出料小孔的直徑增大到允許的規(guī)定值之前（即出現(xiàn)第一類失效現(xiàn)象之前），在最危險的截面上首先出現(xiàn)裂紋并不斷擴大，直到裂紋延伸到較大的范圍而導致環(huán)模失效。

在實際生產(chǎn)中，我們會發(fā)現(xiàn)很多時候環(huán)模在達到理論極限前已經(jīng)失效。從環(huán)模實際磨損失效現(xiàn)象分析，除環(huán)模本身設計參數(shù)、質量、裝配等原因外，疲勞破壞是主要失效形式。據(jù)有關研究團隊觀測，環(huán)模在使用過程中，喇叭口磨損最快。內徑磨損會導致作為導料口的喇叭口變形或被磨掉，導致擠壓時的進料量、擠壓力減小，?？讛D不出料，致使?？锥氯h(huán)模失效。

顆粒機環(huán)模磨損后的處理方法

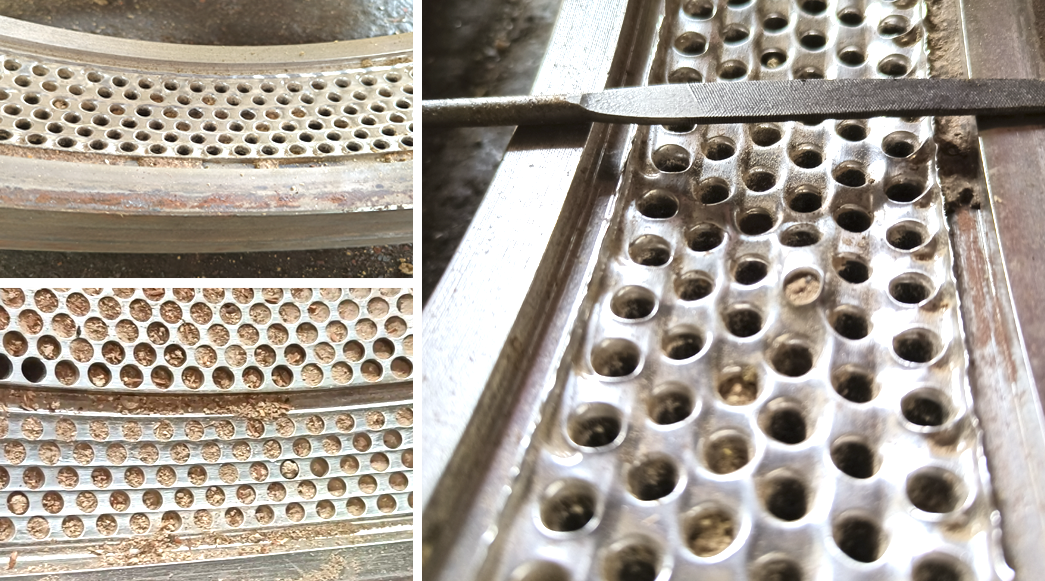

1、當環(huán)模使用一段時間后，應定期檢查環(huán)模內表面局部是否有凸出不平整的部分，并檢查喇叭口是否有磨平、封口或內翻等現(xiàn)象，一旦發(fā)現(xiàn)可對其進行必要的倒角修復，以延長環(huán)模的使用壽命。

2、倒角前要仔細檢查?？字惺欠裼薪饘偌半s物，需清理干凈。

3、環(huán)模內壁磨損嚴重時應磨光內壁，重新加工喇叭口。環(huán)模倒角修復一般要求角度為45度，?？字g間隙為0.5-1毫米，若修磨后沒有在中線上會影響修模質量。

顆粒機環(huán)模嚴重磨損后能不能修復再用？

關于環(huán)模嚴重磨損后能不能修復再用，寶殼壓輥環(huán)模認為應根據(jù)環(huán)模磨損情況而定。修復時應注意環(huán)模內表面的厚度，璧厚磨損可以重新倒角使用，但壓縮比會有所減小，而且環(huán)模的強度也有所降低，環(huán)模破裂的風險增大。

環(huán)模工作內表面最低處應高于越程槽底部2mm，并且修復后仍有壓輥偏心軸調節(jié)余量，否則環(huán)模就應該報廢，避免因爆模傷人。
