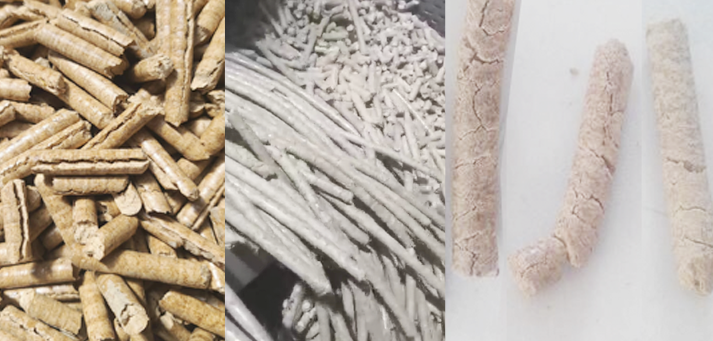

顆粒成品外觀異常怎么辦？這3種顆粒裂紋你遇見過嗎？

    【環(huán)模 新聞資訊】在顆粒機(jī)生產(chǎn)過程中，顆粒成品有時(shí)會(huì)出現(xiàn)不同程度的外觀異常，比如出現(xiàn)裂紋或彎曲。以下是常見的3種顆粒出現(xiàn)裂紋的現(xiàn)象，對(duì)于經(jīng)驗(yàn)不足或新的顆粒生產(chǎn)企業(yè)來說，有時(shí)會(huì)找不到問題的癥結(jié)在哪里，寶殼模具建議收藏細(xì)看。

      01顆粒彎曲且有裂紋
      分析：這種現(xiàn)象多是在顆粒離開環(huán)模時(shí)產(chǎn)生的。
      原因：①當(dāng)切刀刀口位置離環(huán)模與壓輥嚙合區(qū)表面較遠(yuǎn)，或切刀平面與嚙合區(qū)切線角度不合理或刀口較鈍時(shí)，顆粒從模孔擠出時(shí)是被切刀碰斷的或撕裂而非被切斷的。②減壓孔過大。這兩種情況會(huì)造成有部分顆粒彎曲且一面呈現(xiàn)許多裂紋。
      改進(jìn)：①增大環(huán)模的壓縮比，從而增加顆粒料的密度、硬度和強(qiáng)度；②提高粉碎細(xì)度；③調(diào)節(jié)切刀與環(huán)模表面的距離和角度。

      02顆粒裂紋橫向
      分析：與顆粒彎曲顯現(xiàn)類似，裂紋發(fā)生于顆粒的橫切面，只是沒有彎曲。
      原因：①含有較多纖維的蓬松原料制粒時(shí)，由于其中含有比孔徑長(zhǎng)的纖維， 當(dāng)顆粒被擠出后，因纖維的膨脹作用使顆粒在橫切面上產(chǎn)生貫穿的裂紋。②水分高過高。
      改進(jìn)：①增大環(huán)模的壓縮比，增大環(huán)模壓輥對(duì)物料的壓縮力；從而增加顆粒料的密度、硬度和強(qiáng)度。②提高粉碎細(xì)度，使其中最長(zhǎng)的纖維長(zhǎng)度不超過粒徑的三分之一。③降低產(chǎn)量以減小原料通過?？椎乃俣?，增加密實(shí)度。

      03顆粒有垂直裂紋
      分析：顆粒有垂直裂隙。
      原因：①有些原料具有彈性，即壓縮后會(huì)膨脹，在經(jīng)過環(huán)模壓縮制粒后，會(huì)因水份的作用及原料本身所具有的彈性而彈開，產(chǎn)生了垂直裂紋。②水分過多，冷卻時(shí)      出現(xiàn)裂隙。③在模孔中停留時(shí)間太短。
      改進(jìn)：①增加原料密度；②控制好原料水分；③調(diào)整壓模具壓縮比，增加?？椎挠行чL(zhǎng)度。

      顆粒裂紋3個(gè)原因排除法
      顆粒出現(xiàn)了裂紋，若不會(huì)分辨，建議先從以下方面分析排除：

      1、原料粒度
      原料粒度過大，會(huì)造成原料里面的粘合劑木質(zhì)素不能完全釋放，起不到粘合的作用，不利于纖維素之間的嵌合，因此生產(chǎn)的顆粒燃料有裂紋，易碎。

      2、模具壓縮比
      模具壓縮比過小，會(huì)造成成型塑變時(shí)間短，因此生產(chǎn)的顆粒有裂紋，易碎。

      3、物料水分
      原料水分太大，最佳的原料水分是在13%-18%之間，水分稍大些，顆粒表面會(huì)有點(diǎn)裂紋，但若水分太高產(chǎn)生的裂紋就更大了。另外物料的水分不均勻，部分顆粒成品也會(huì)產(chǎn)生裂紋。
